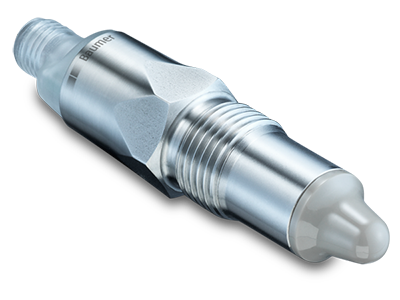

Емкостно-частотные датчики уровня Baumer CleverLevel серии LBFH
Датчики Baumer серии CleverLevel предназначены для контроля уровня практически любых сред, в том числе вязких жидкостей и налипающих сыпучих материалов.
Основные характеристики
• Сертификация согласно требованиям Европейского стандарта
взрывобезопасности (ATEX) и системы МЭК по сертификации
электрооборудования для взрывоопасных сред (IECEx)
• Соответствует требованиям 3-A и Управления по контролю
качества пищевых продуктов и лекарственных препаратов США
(FDA), сертифицировано согласно требованиям Европейской
группы гигиенического проектирования (EHEDG)
• Работа с материалами, имеющими склонность к налипанию
• Два регулируемых переключающих выхода
• Многоцветный светодиодный индикатор с углом обзора 360°
• Интерфейс IO-Link
Размеры емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFH(мм):
Технические характеристики емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFH
Эксплуатационные характеристики | |
Принцип измерения | Сигнализатор уровня/ CleverLevel (с разверткой по частоте) |
Гистерезис | ±1 мм |
Характеристики среды | DC > 1,5 |
Время реакции | 0,04 с, стандарт |
Режимы срабатывания | Предустановленное окно/ Самонастраивающийся |
Затухание | 0…10 с, настраиваемое |
Повторяемость | ±1 мм |
Допуски применения | |
Температура процесса | +40…115 °C, непрерывно при ТТокр.среды < 50 °C +40…135 °C, менее 1 ч при ТТокр.среды < 50 °C |
Давление процесса | +1…10 бар/ +1…5 бар, T = 135 °C |
Технологическое присоединение | |
Варианты присоединений | См. раздел «Размеры» |
Монтажное положение | Любое (сверху, снизу, сбоку) |
Материал контактной части | Полиэфирэфиркетон (ПЭЭК)/ Natura/ AISI 316L (1.4404) |
Шероховатость поверхности контактной части | Ra ≤0,8 мкм |
Условия окружающей среды | |
Температура окружающей среды | -40…85 °C |
Температура хранения | -40…85 °C |
Класс защиты (EN 60529) | IP 67/ IP 69K, с соответствующим кабелем |
Влажность | Относительная влажность < 98 %, с конденсацией |
Вибростойкость (синусоидальная) (EN 60068-2-6) | Амплитуда 1,6 мм (2…25 Гц), 4g (25…100 Гц) |
Выходной сигнал | |
Тип сигнала | PNP/ NPN/ Цифровой (Push-pull) |
Логическая схема переключения | Нормально открытая (НО)/ Нормально закрытая (НЗ) |
Падение напряжения | PNP: (+Vs -0,5 В)±0,2 В, сопротивление нагрузки ≥ 10 кОм NPN: (+0,4 В)±0,2 В, сопротивление нагрузки ≥ 10 кОм |
Номинальный ток | макс. 100 мА |
Ток утечки | макс. 100 мкА |
Защита от короткого замыкания | Есть |
Интерфейс | IO-Link 1.1 |
Корпус | |
Исполнение | Компактное |
Размеры | См. раздел «Размеры» |
Материал | Нержавеющая сталь |
Электрическое соединение | |
Разъем | M12-A, 4 pin, поликарбонат/ M12-A, 4 pin, нерж. сталь |
Электропитание | |
Напряжение питания | 8…36 В постоянного тока |
Потребляемый ток (без нагрузки) | стандартно 25 мА, макс. 40 мА |
Готовность к работе при подключении питания | < 3 с |
Защита от обратной полярности | Есть |
Заводские настройки | |
Функция обучения qTeach | Активирована |
Логическая схема переключения SW1 | Нормально открытая (НО) |
Логическая схема переключения SW2 | Нормально закрытая (НЗ) |
Диапазон переключения (диэлектрическая проницаемость, DC) | < 75 %, DC > 2 |
Диапазон гистерезиса | 2,4 % |
Затухание | 0,1 с |
Заводские настройки – самонастраивающийся | |
Логическая схема переключения | Нормально открытая (НО) |
Расширенная настройка | Отключена |
Верхнее устанавливаемое значение | 100 % |
Затухание | 0 мс |
Расстояние срабатывания | 3,0 % |
Значение при пуске | 0,0 % |
Обнаружение установившегося режима | Активно |
Соответствие требованиям и разрешения | |
Электромагнитная совместимость – излучение | EN 61326, установлено с за крытой металлической емкости |
Электромагнитная совместимость – защищенность | EN 61326, установлено с за крытой металлической емкости |
Гигиена | 3-A (74-07)/ EHEDG EL, класс I/ FDA (21 CFR 177.2415) |
Безопасность | Сертифицировано лабораторией UL (США), E365692 Закон о регулировании водного режима – WHG (переполнение, утечка) |
Взрывозащита | ATEX II 1G Ex ia IIC T4 Ga ATEX II 1D Ex ta IIIC T100 °C ATEX II 3G Ex nA IIC T4 Gc IECEx Ex ia IICT4 Ga IECEx Ex ta IIICT100 °C Da IECEx Ex nA IIC T4 Gc |
Допуски для фармацевтики | Фармакопея США (USP): класс VI (материал - полиэфирэфиркетон) |
lECEx / ATEX II 1D Ex - ta IIIC T100 °C Da | |
Диапазон напряжений, Un | 30 В постоянного тока, макс. |
Номинальный ток, In | 100 мА |
Класс защиты для кабельной оснастки | IP 67 |
Температурный класс T100 °C | -40 < ТТокр.среды < 85 °C |
IECEx / ATEX II 1G - Ex ia IIC T4 Ga | |
Максимальные значения для выбора барьера, Ui | 30 В постоянного тока, макс |
Максимальные значения для выбора барьера, Ii | 100 мА |
Максимальные значения для выбора барьера, Pi | 750 мВт |
IECEx / ATEX II 1G - Ex ia IIC T4 Ga | |
Внутренняя емкость, Ci | 63 нФ |
Внутренняя индуктивность, Li | 617 мкГн |
Температурный класс, T1…T4 | -40 < ТТокр.среды < 85 °C |
IECEx / ATEX II 3G - Ex nA IIC T4 Gc | |
Диапазон напряжений, Un | 30 В постоянного тока, макс. |
Номинальный ток, In | 100 мА |
Класс защиты для кабельной оснастки | IP 67 |
Температурный класс, T1…T4 | -40 < ТТокр.среды < 85 °C |

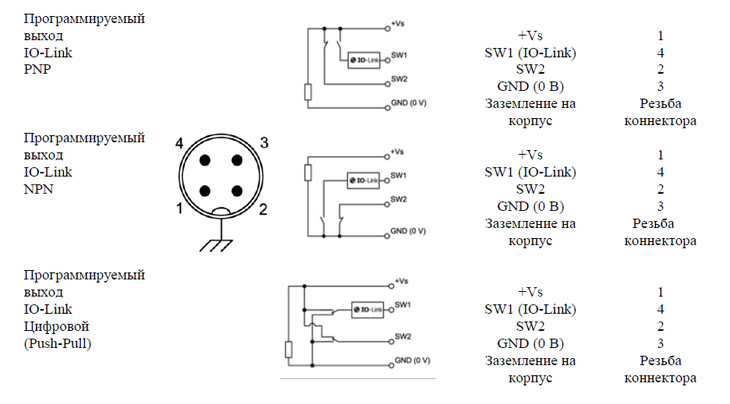

Электрическое соединение датчиков уровня Baumer CleverLevel серии LBFH

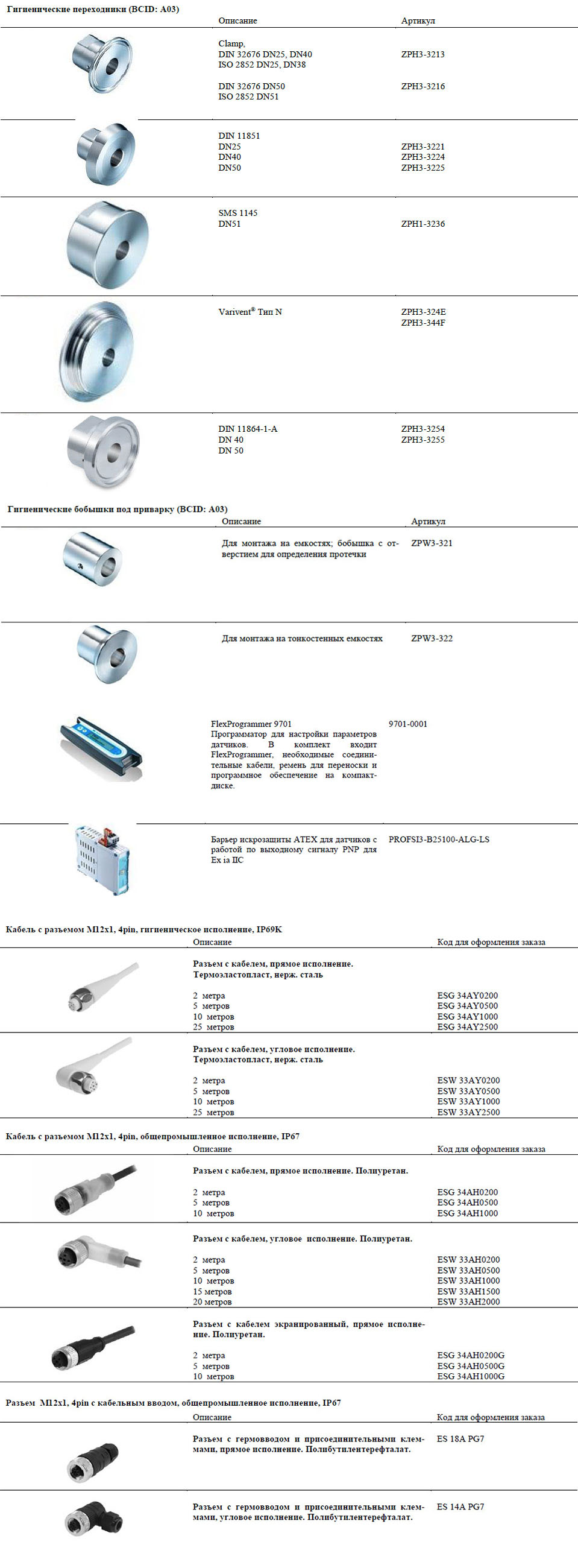

Опции датчиков уровня Baumer CleverLevel
