Регуляторы температуры Autonics серии TC3YF
Модель TC3YF представляет собой контроллер с микропроцессором и используется в среднеи низкотемпературных агрегатах. Имеет два режима размораживания - автоматический/ ручной и 5 типов настройки вентиляторов. Он поставляется с четырьмя типами выходов для управления компрессором, размораживанием - испарением, обдувом и аварийный выход. Контроллер имеет функции контроля выхода и защиты компрессора от ошибок. Прибор настраивается с помощью специальных параметров, которые могут быть легко запрограммированы с помощью соответствующих клавиш.
Основные характеристики
• Поддерживается до 3 выходов: компрессор, размораживание и испаритель.
• Автоматическое или ручное размораживание.
• Разные функции задержки оптимизируют управление охлаждением: задержка пуска компрессора, задержка повторного цикла, мин. время включения, задержка окончания размораживания и задержка включения вентилятора испарителя.
• Поддерживается настройка рабочего цикла для защиты компрессора в случае ошибки.
• Простые и доступные температурные контроллеры.
• Дискретный и пропорциональный режимы управления.

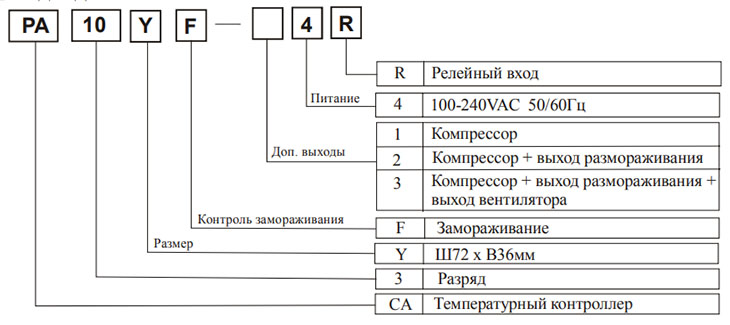

Простые температурные контроллеры (серия TC3YF)
Технические характеристики температурных контроллеров
Серия | TC3YF-11R | TC3YF-14R | TC3YF-21R | TC3YF-24R | TC3YF-31R | TC3YF-34R | ||||||
Внешний вид |  | |||||||||||
Напряжение питания | 12-24 B | 100-240 В 50/60 Гц | 12-24 В | 100-240 В 50/60 Гц | 12-24 В | 100-240 В 50/60 Гц | ||||||
Допустимый диапазон напряжения | 90–110% номинального напряжения | |||||||||||
Потребляемая мощность | He более 8 Вт | He более 4 ВА | Не более 8 Вт | Не более 4 ВА | Не более 8 Вт | Не более 4 ВА | ||||||
Способ отображения данных | 7-сегментный, светодиодный (красный) | |||||||||||
Размер знака (Ш * В) | 7,4 х 15,0 мм | |||||||||||
Диапазон показаний | NTC-термистор: -40,0...99,9 “С (+40...+212 “F). Термосопротивление: -99,9...+99,9 “С (-148...+212 °F) | |||||||||||
Точность показаний | (текущее значение ±0,5 % или ±1 “С, выбрать большее значение) ±1 разряд | |||||||||||
Период измерения | 0,5 с | |||||||||||
Вход датчика | NTC-термистор. Термосопротивление: DPtlDOD | |||||||||||
Входное сопротивление | Допустимое сопротивление линии не более 5 Ом на провод | |||||||||||
Тип регулирования | Дискретное регулирование (регулируемая чувствительность: 0,5...5,0 “С, 2...50 “F, измен.) | |||||||||||
Выход управления | Выход компрессора (250 В~, 5 А, 1а) | Выход компрессора (250 В~, 5 А, 1а) Выход размораживания (250 В~, 10 А, 1а) | Выход компрессора (250 В~, 5 А, 1а) Выход размораживания (250 В~, 10 А, 1а) Выход испарителя (250 В~, 5 А, 1а) | |||||||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти) | |||||||||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | |||||||||||
Диэлектрическая прочность | 2000 В~, 50/60 Гц в течение 1 минуты (между всеми зажимами и корпусом) | |||||||||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импульса 1 мкс) от имитатора шума | |||||||||||
Ресурс реле | Компрессор | Механический: не менее 20 000 000 циклов. Элеюрический: не менее 50 000 циклов (резистивная нагрузка 250 В~, 5 А) | ||||||||||
Размораживание | Механический: не менее 20 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нагрузка 250 В -, 10 А) | |||||||||||
Испаритель | Механический: не менее 20 000 000 циклов. Элеюрический: не менее 50 000 циклов (резистивная нагрузка 250 В~, 5 А) | |||||||||||
Вибрация | Повреждение | Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | ||||||||||
Сбой при работе | Амплитуда 0,5 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 10 минут | |||||||||||
Условия хранения и эксплуатации | Температура окружающей среды | -10...+50 °С; хранение: -20...+60 °С | ||||||||||
Отн.Влажность окр.среды | 35-85 % относительной влажности; хранение: 35-85 % относительной влажности | |||||||||||
Степень защиты | IP65 (передняя панель) | |||||||||||
Масса | Приблиз. 143 г | |||||||||||
• Не имеет функции размораживания.
• Если требуется исполнение с термосопротивлением DPtlOOD, то это необходимо специально указать при заказе.
• Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Схемы соединений контроллеров TC3YF
