Индуктивный датчик Autonics серии PRA
Дуговой разряд при работе со сварочными машинами попадает на металлический или пластиковый корпус датчика и тем самым может влиять на показания. Для предотвращения этого используется датчик приближения с защитой от брызг при дуговой сварке, т.к. для термостойкости изделие покрыто тефлоновым покрытием.
• Улучшение помехоустойчивости происходит за счет добавления специальных IC (3-х проводной тип (постоянный ток))
• Встроенная схема защиты от обратной полярности (3-х проводной тип (постоянный ток))
• Встроенная защита от перенапряжения (постоянный ток/переменный ток).
• Встроенная защита от перегрузки по току (постоянный ток)
• Возможность проверки состояния работы с помощью красного светодиодного индикатора
• Водонепроницаемый, степень защиты IP67 (IEC стандарт)
• Широко используется в качестве замены концевых выключателей, устойчивых к брызгам при дуговой сварке.
Основные характеристики
2-х проводной тип (постоянный ток)
Гистерезис: Макс. 10 % от зоны чувствительности
Стандартный объект: (железо)
Источник питания (рабочее напряжение): 24 В= (15-30 В=)
Ток утечки: Макс. 1.5 мА
Остаточное напряжение: Макс. 7 В
Влияние температуры: Макс. ± 10% для зоны чувствительности при +20 C в пределах диапазона от -25 C до +70 C
Выход управления: 2-50 мА
Сопротивление изоляции: Мин. 50 МОм (при 500 В=)
Диэлектрическая прочность: 1500 В~ 50/60 Гц за 1 мин.
Вибрация: 1 мм амплитуда при частоте 10-55 Гц по каждому из направлений X,Y,Z за 2 часа
Ударопрочность: 500 м/кв с (~50 G) в направлении X,Y,Z за 3 интервала времени
Индикатор: Индикатор срабатывания (красный светодиод)
Температура окруж.среды: -25~+70 С (при не замерзающем состоянии)
Температура хранения: -30~+80 С(при не замерзающем состоянии)
Влажность: 35~95%
Схема защиты: Защита от перенапряжения, перегрузки и короткого замыкания
Степень защиты: IP67 (стандарт IEC)
Стандартный объект: (железо)
Источник питания (рабочее напряжение): 24 В= (15-30 В=)
Ток утечки: Макс. 1.5 мА
Остаточное напряжение: Макс. 7 В
Влияние температуры: Макс. ± 10% для зоны чувствительности при +20 C в пределах диапазона от -25 C до +70 C
Выход управления: 2-50 мА
Сопротивление изоляции: Мин. 50 МОм (при 500 В=)
Диэлектрическая прочность: 1500 В~ 50/60 Гц за 1 мин.
Вибрация: 1 мм амплитуда при частоте 10-55 Гц по каждому из направлений X,Y,Z за 2 часа
Ударопрочность: 500 м/кв с (~50 G) в направлении X,Y,Z за 3 интервала времени
Индикатор: Индикатор срабатывания (красный светодиод)
Температура окруж.среды: -25~+70 С (при не замерзающем состоянии)
Температура хранения: -30~+80 С(при не замерзающем состоянии)
Влажность: 35~95%
Схема защиты: Защита от перенапряжения, перегрузки и короткого замыкания
Степень защиты: IP67 (стандарт IEC)

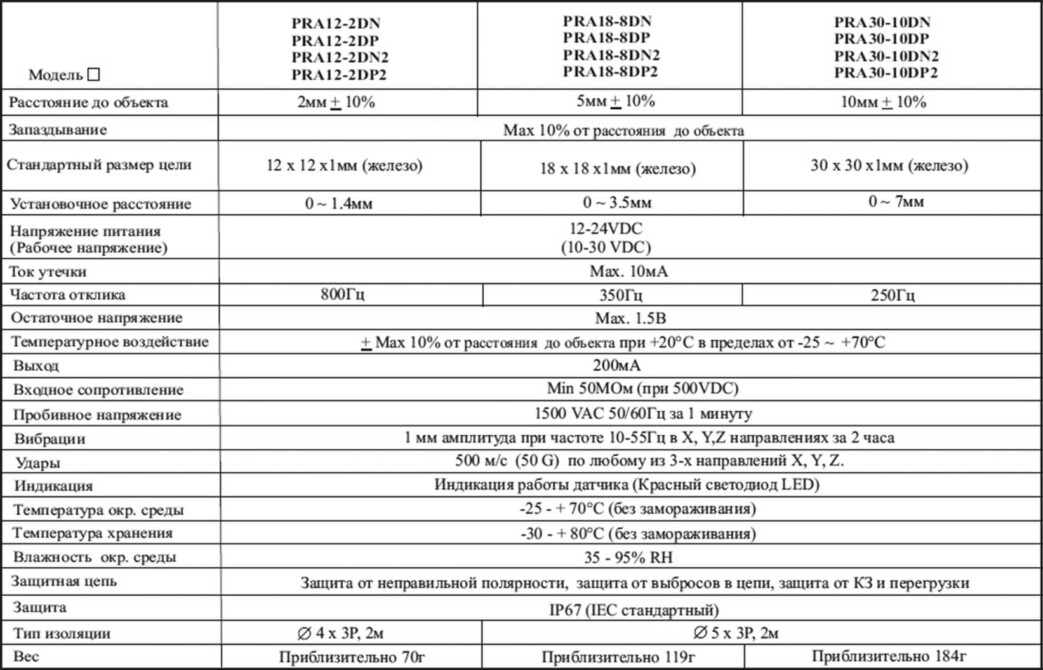

Технические характеристики индуктивных датчиков Autonics серии PRA
DC 2-х проводный
Для моделей: PRA12-2DO, PRA12-2DC, PRA18-5DO, PRA18-5DC, PRA30-10DO, PRA30-10DC, PRA30-10DO
DC 3-х проводный
Для моделей: PRA12-2DN, PRA12-2DP, PRA12-2DN2, PRA12-2DP2, PRA18-8DN, PRA18-8DP, PRA18-8DN2,
PRA18-8DP2, PRA30-10DN, PRA30-10DP, PRA30-10DN2, PRA30-10DP2.
АC 2-х проводный
Для моделей: PRA12-2DO, PRA12-2DC, PRA18-5DO, PRA18-5DC, PRA30-10DO, PRA30-10DC
