Регуляторы температуры Autonics серии TC4

Температурные ПИД-контроллеры с одним дисплеем серии TC отличаются прекрасными техническими характеристиками и экономичностью. Эти контроллеры обладают высоким быстродействием (время измерения 100мс) и точностью отображения данных ±0.5%. Поддерживается как релейный выход, так и выход твердотельного реле (SSR). В устройствах серии TCN просто переключаться между отображением текущих значений (PV) и отображением уставок (SV). Яркий ЖК-дисплей с большими символами обеспечивает простоту и удобство считывания данных.

Основные характеристики

• Одинарный цифровой дисплей (переключатель между PV и SV)
• Высокая частота измерений (100 мс) и точность индикации ±0,5%
• Функция переключения между релейным выходом и выходом с твердотельным реле (ТТР)
• Функции управления на базе выходного драйвера ТТР (функция SSRP): Ключевой режим управления (вкл/выкл), фазовое управление, циклическое управление
• Компактная конструкция с большим и удобным дисплеем
• Благодаря разъемному соединению упрощается подключение и техническое обслуживание (TCN4S-◻-P)

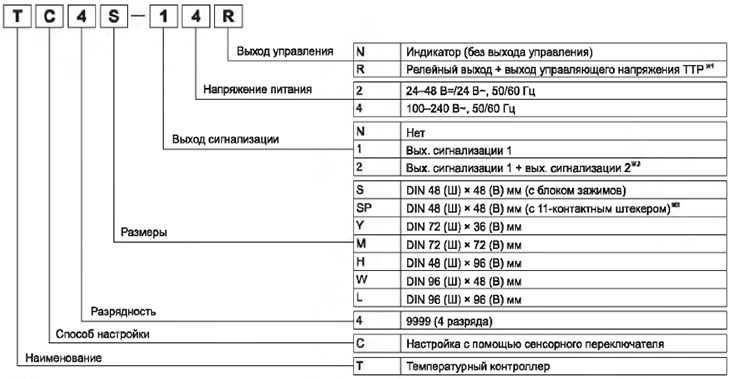

Экономичные температурные контроллеры с одинарным дисплеем и ПИД-регулятором (серия ТС)

• Для модели с напряжением питания переменного тока можно выбрать выход управляющего напряжения ТТР (стандартное

дискретное регулирование, циклическое регулирование, фазовое регулирование)пряжением питания переменного /

постоянного така не имеет функцию ТТРФУ.

• Не предусмотрено для моделей TC4SP, TC4Y.

• 11-контактный разъем (PG-11, PS-11) заказывается отдельно.

Технические характеристики температурных контроллеров

Серия		TC4S	TC4SP	TC4Y	ТС4М	TC4W	ТС4Н	ТС4L
Внешний вид
Напряжение питания	Переменный ток	100-240 В~, 50/60 Гц
	Переменный/Постоянный ток	24 В~, 50/60 Гц; 24-48 В
Допустимый диапазон напряжения		90-110 % номинального напряжения
Потребляемая мощность	Переменный ток	Не более 5 ВА (100-240 В~, 50/60 Гц)
	Переменный / постоянный ток	Не более 5 ВА (24 В~ 50/60 Гц); не более. 3 Вт (24-48 В=)
Тип дисплея		7-сегментный, светодиодный (красный), Тип дисплея другие области (красный, зеленый, желтый)
Тип входа	Термосопротивление	DPt100Ом, Cu50Ом (допустимое сопротивление линии не более 5 Ом на провод)
	Термопара	К(СА), J(IC), L(IC)
Точность показаний	Термосопротивление	• При комнатной температуре (+23 ±5 °С): (текущее значение ±0,5 % или ±1 °С, выбрать большее значение) ±1 единица. • Вне диапазона комнатных температур: (текущее значение ±0,5 % или ±2 °С, выбрать большее значение) ±1 единица. • Для приборов серии TC4SP добавляется ±1 °С
	Термопара

Серия		TC4S	TC4SP	TC4Y	ТС4М	TC4W	ТС4Н	ТС41
Выход управления	Релейный	250 В~ ЗА, 1а
	ТТР	12 В= ±2 В, не более 20 мА
Дополнительный выход		Вых. сигнализации 1, релейный вых. сигнализации 2: 250 В~, 1 А, 1а (в моделях TC4SP и TC4Y предусмотрен только вых. сигнализации 1)
Тип регулирования		ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
Гистерезис		1...100 °C/“F (0,1...50,0 “С /Т ), измен
Диапазон пропорционального регулирования (П)		0,1...999,9 eC/°F
Интегральная составляющая (И)		0-9999 с
Дифференциальная составляющая (Д)		0-9999 с
Время регулирования (Т)		0,5-120,0 с
Ручной сброс значения		0,0-100,0 %
Период измерения		100 мс
Диэлектрическая прочность	Переменный ток	2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
	Переменный / постоянный ток	1000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Вибрация		Амплитуда 0,75 мм при частоте 5 -5 5 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле	Механический	Вых.: более 5 000 000 циклов; вых. сигнализ. 1/2: более 5 000 000 циклов
	Электрический	Вых.: более 200 000 циклов (резистивная нагрузка 250 В~, 3 А). Вых. си т а л из. 1/2: более 300 000 циклов (резистивная нагрузка 250 В~, 1 А)
Сопротивление изоляции		Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость		Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импульса 1 мкс) от имитатора шума
Хранение данных в памяти		Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения	Температура среды	-10...+50 °С; хранение: -20...+60 °С
	Влажность	35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Тип изоляции		Прибор защищен двойной или усиленной изоляцией ([□]: диэлектрическая прочность изоляции для питания перем. тока составляет 2 кВ, для питания перем./пост. тока - 1 кВ)
Сертификация		С € (кроме моделей с источником питания переменного / постоянного тока)
*Масса 2**		Приблиз. 141 г (прибл. 97 г)	Приблиз. 123 г (прибл. 76 г)	Приблиз. 174 г (прибл. 85 г)	Приблиз. 204 г (прибл. 133 г)	Приблиз. 194 г (прибл. 122 г)	Приблиз. 194 г (прибл. 122 г)	Приблиз. 254 г (прибл. 155 г)

Схемы соединений контроллеров TC4

TC4M

TC4S

TC4Y

TC4SP

TC4H/L

TC4W
