Преобразователи частоты и устройства плавного пуска АББ

ABB – шведско-швейцарская компания, основанная в 1988 году. Офисы ABB находятся в более 100 странах мира. Основные направления деятельности - автоматизация и энергетическое машиностроение. Компания ABB производит широкий спектр низковольтных и высоковольтных преобразователей частоты и устройств плавного пуска для различных приводных устройств и условий эксплуатации.

Низковольтные преобразователи частоты

Микроприводы ACS 55

Перейти в раздел

каталоги и инструкции

Диапазон мощностей: 0,18-2,2 кВт

Напряжение питания:

• однофазное: 100 – 120 В

• трехфазное: 200 – 240 В

Применение: несложные производственные механизмы.

• погрузочно-разгрузочное оборудование

• беговые дорожки

• поворотные устройства для рекламных щитов, шлагбаумы

• насосы

• вентиляторы

• миксеры

Микроприводы ACS 150

Диапазон мощностей: 0,37-4кВт

Напряжение питания:

· однофазное 200 – 240 В

· трехфазное 200 – 240 В
· трехфазное 380 – 480 В

Применение:

· конвейеры, транспортеры

· насосы

· системы вентиляции

· оборудование для обработки материалов

Стандартные приводы ABB

ACS 310

Диапазон мощностей: 0,37-22 кВт

Напряжение питания:

· однофазное 200 – 240 В

· трехфазное 200 – 240 В

· трехфазное 380 – 480 В

Частотный преобразователь ACS310 адаптирован для применения управления нагрузками с переменным моментом

Применение:

· Системы вентиляции и кондиционирования

· Насосные станции

· Системы дымоудаления

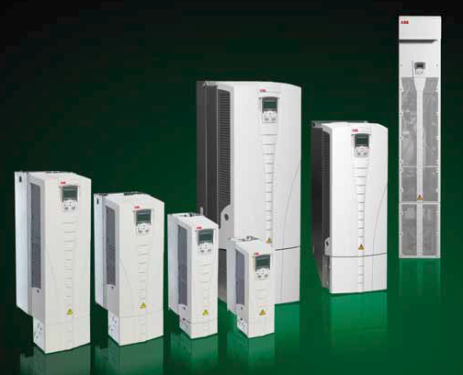

ACS 550

Диапазон мощностей: 0,75 - 355 кВт

Напряжение питания:

• трехфазное 200 – 240 В,

• трехфазное 380 – 480 В,

Применение:

Частотный преобразователь ACS355 разработан для применения в различных отраслях промышленности, когда требуется простота монтажа, пусконаладки и эксплуатации и не нужно специальное проектное исполнение: фасовочно-упаковочное оборудование: конвейеры, транспортеры, электрические тали, насосы, системы вентиляции и дымоудаления, лифты, экструдеры

ACS 580

Диапазон мощностей: 0,75 - 250 кВт

Напряжение питания:

• трехфазное 200 – 240 В,

• трехфазное 380 – 480 В,

Универсальный частотный преобразователь ACS580 применим в различных системах для механизмов с постоянным или переменным моментом нагрузки.

Применение:

• Насосы

• Вентиляторы

• Компрессоры

• Лифты

• Конвейеры

• Миксеры

• Упаковочно-фасовочное оборудование

Приводы ABB общего назначения

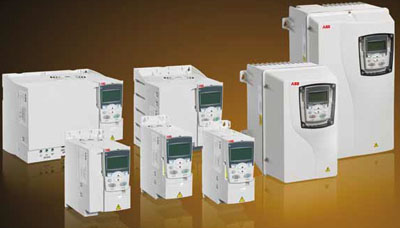

ACS 355

Диапазон мощностей: 0,37-22 кВт

Напряжение питания:

· однофазное 200 – 240 В

· трехфазное 200 – 240 В

· трехфазное 380 – 480 В

Применение:

Привод для механизмов общего назначения: фасовочно-упаковочного оборудования, промышленных миксеров, конвейеров, линий розлива намоточных машин.

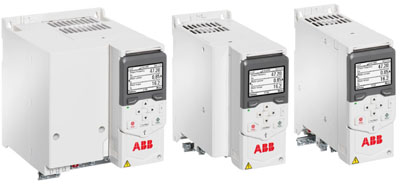

ACS 480 - универсальный частотный привод общего назначения

Диапазон мощностей: от 0,75 до 22 кВт

Напряжение питания: от 380 до 480 В

Применение:

Привод переменного тока ACS480 с низким напряжением объединяет все необходимое для управления конвейерами, компрессорами, вентиляторами, насосами и многими другими базовыми приложениями. Привод ACS480 обладает широким спектром встроенных функций в компактном исполнении. Обеспечивает высокую надежность и упрощенную работу для многочисленных приложений в различных отраслях, включая продукты питания и напитки, логистику и складские услуги, а также воду и сточные воды.

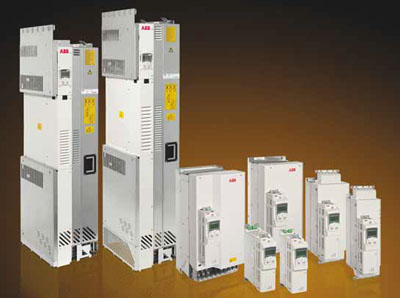

ACS 850

Диапазон мощностей: 0,37 - 560 кВт

Напряжение питания: трехфазное 380 – 500 В,

Применение:

Универсальный модуль частотного преобразователя ACS850 выпускается в исполнении IP20 и имеет конструкцию, обеспечивающую удобство монтажа в шкафу управления.

Гибкий функционал и широкий ассортимент дополнительного оборудования позволяет применять данный частотный преобразователь в различных отраслях промышленности:

• краны

• экструдеры

• конвейеры

• намоточные станки

• насосы

• вентиляторы

• смесители

ACSM1 Приводы для высокоточного машиностроения

Диапазон мощностей: 0,75 - 45 кВт

Напряжение питания: трехфазное 380 – 480 В,

Применение:

ACSM1 обеспечивают эффективное управление скоростью, моментом и перемещением при повышенных требованиях к оборудованию.

Применяются для управления различными механизмами в производственных процессах:

· Производство пластмасс и резины

· Печать

· Производство бумаги и пленочных материалов

· Погрузочно-разгрузочные операции

· Текстильная промышленность

· Упаковочно-фасовочные процессы

· Деревообработка

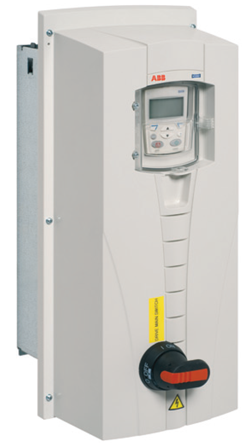

ACH 550 Промышленные приводы специального назначения

Диапазон мощностей: 0,75 - 355 кВт

Напряжение питания:

· 1-фазное, 208 - 240 В

· 3-фазное: 380 - 480 В

· 3-фазное: 208 - 240 В

Применение:

Частотный преобразователь разработан для применения в системах отопления вентиляции, кондиционирования (HVAC).

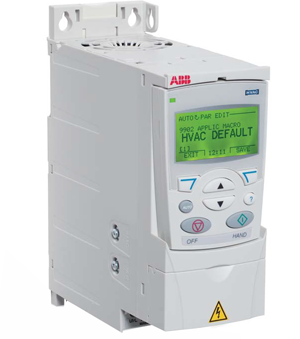

ACS 320

Диапазон мощностей: 0,37 - 4 кВт

Напряжение питания: 3-фазное: 380 - 480 В

Применение:

Частотный преобразователь ACS320 разработан для применения в составе оборудования для систем отопления вентиляции, кондиционирования (HVAC)

· Установки вентиляции и кондиционирования воздуха

· Конденсирующие установки

· Насосы

ACQ 810

Диапазон мощностей: 0,37 - 500 кВт

Напряжение питания:

· 3-фазное: 380 - 480 В,

· 3-фазное: 200 - 240 В

Применение:

Частотный преобразователь ACQ810 разработан специально для насосного применения. ACQ810 адаптирован для эффективного управления насосами в системах водоснабжения, водоотведения и рециркуляции.

ACS880-01 Промышленные приводы

Диапазон мощностей: 0,55 - 2800 кВт

Напряжение питания:

· 3-фазное: 208 - 240 В,

· 3-фазное: 380 - 415 В

· 3-фазное: 380 - 500 В

· 3-фазное: 525 - 690 В

Применение:

Универсальные промышленные приводы серии ACS880 могут работать в составе любых механизмов, легко конфигурируются в соответствии с требованиям таких отраслей, как нефтегазодобывающая, горнодобывающая, металлургическая, химическая, цементная, целлюлозно-бумажная, лесопильная промышленность, энергомашиностроение, погрузка, разгрузка и транспортировка материалов, судостроение и судоходство

ACS 800

Диапазон мощностей: 0,55 - 5600 кВт

Напряжение питания:

· 3-фазное: 208 - 240 В,

· 3-фазное: 380 - 415 В

· 3-фазное: 380 - 500 В

· 3-фазное: 525 - 690 В

Применение:

Широкий спектр различных исполнений и модификаций дает возможность применять данный привод во многих отраслях промышленности: целлюлозно-бумажное производство, металлообработка, добыча ископаемых цементная промышленность, электроэнергетика, химическая промышленность, нефтегазовая промышленность.

ACS 800 мультидрайв

Диапазон мощностей: 1,5 - 5600 кВт

Напряжение питания:

· 3-фазное: 380 - 415 В

· 3-фазное: 380 - 500 В

· 3-фазное: 525 - 690 В

Применение:

ACS800 предназначен для использования в промышленности: целлюлозно-бумажное производство, металлообработка, добыча ископаемых цементная промышленность, электроэнергетика, химическая промышленность, нефтегазовая промышленность.

ACS 880 мультидрайв

Диапазон мощностей: 1,5 - 5600 кВт

Напряжение питания:

· 3-фазное: 380 - 415 В

· 3-фазное: 380 - 500 В

· 3-фазное: 525 - 690 В

Применение:

Мультипривод ACS880 представляет собой компактное и оптимальное решение для одновременного управления несколькими механизмами. Системы мультипривода ACS880 применяются в таких отраслях промышленности, как целлюлозно-бумажная, нефтяная, металлургическая, энергомашиностроение, добыча полезных ископаемых, судостроение и судоходство

Привод лифта ACL 30

Диапазон мощностей: 2,2-32кВт

Напряжение питания: 180-480В

Применение:

Низковольтный привод лифта подходит для всех безредукторных и редукторных лифтов низкой и средней высоты с машинным отделением или без него. Обеспечивают бесшумную, безопасную эффективную работу без вибраций. Выбор опции регенеративного привода позволяет снизить выбросы углекислого газа и эксплуатационные расходы.

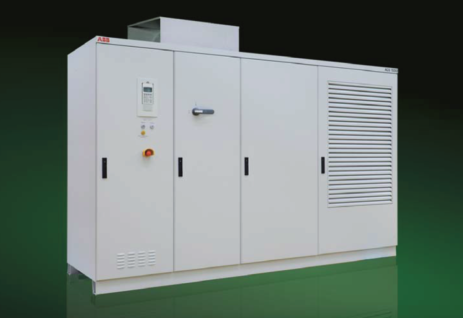

Приводы переменного тока среднего напряжения ACS 1000

Диапазон мощностей: 315 - 5000 кВт

Напряжение питания:

· 3-фазное: 2,3 кВ

· 3-фазное: 3,3 кВ

· 3-фазное: 4,0 кВ

· 3-фазное: 4,16 кВ

Применение:

ACS 1000 оптимально подходит для управления промышленным оборудованием среднего напряжения, таким как конвейеры, дробильные установки, мельницы, вентиляторы, насосы, компрессоры, экструдеры, мешалки и воздуходувки, рафинеры, измельчители, транспортеры, угольные мельницы

Высоковольтные преобразователи частоты ACS 2000

Диапазон мощностей: 250 - 1600 кВт

Напряжение питания: 3-фазное: 4 – 6,9 кВ

Применение:

Преобразователь частоты ACS 2000 может быть использован для управления стандартными асинхронными двигателями в различных отраслях промышленности.

ACS 5000

Диапазон мощностей: 1,5 - 32 МВт

Напряжение питания: 3-фазное: 6 – 6,9 кВ

Применение:

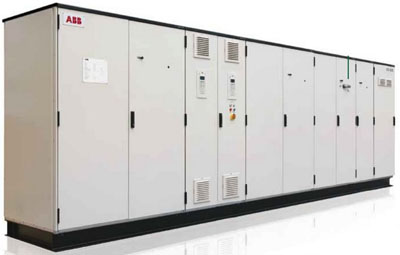

Приводы специального назначения ACS 6000

Диапазон мощностей: 3 - 27 МВт

Напряжение питания: 3-фазное: 3,0 – 3,3 кВ

Применение:

Привод переменного тока среднего напряжения для регулирования скорости и кроутящего момента электродвигателей. Преобразователь частоты ACS 2000 может быть использован для управления стандартными асинхронными двигателями в различных отраслях промышленности.

MEGADRIVE-LCI

Диапазон мощностей: 2 - 72 МВт

Напряжение питания: 3-фазное: 2,1 – 10 кВ

Применение:

Средневольтное устройство управления синхронными двигателями большой мощности

• компрессоры,

• насосы,

• вентиляторы,

• воздуходувки,

• пускатели газовых турбин,

• насосные гидростанции

Устройства плавного пуска ABB

PSR – компактная серия

Диапазон токовых нагрузок: 3 - 105 А

Напряжение питания: 3-фазное: 208 – 600 В

Устройства плавного пуска PSR улучшают пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Оно позволяет исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования.

PSS – универсальная серия

Диапазон мощностей: 18 – 300 А

Напряжение питания: 3-фазное: 208 - 690 В

Устройства плавного пуска серии PSS позволяют получить универсальное решение вне зависимости от схемы подключения электродвигателя, как в линию, так и при подключении внутри «треугольника». Это идеальное решение для применений, где необходимо обеспечить большое количество пусков в час и гарантировать высокую износостойкость оборудования.

PSE – эффективная серия

Диапазон токовых нагрузок: 18 – 370 А

Напряжение питания: 3-фазное: 208 – 600 В

Устройства серии PSE оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей и подходят для всех типов применения. Имеют встроенную защиту от перегрузки, холостого хода и заклинивания ротора. Функция управления крутящим моментом делает данную серию незаменимой в системах водоснабжения, позволяя избежать гидроудара.

Применение:

· Насосы

· Вентиляторы

· Компрессоры

· Конвейеры

· Металло- и деревообрабатывающие станки

· Миксеры

· Лебедки

PSTX и PSTB – усовершенствованные серии

PSTX

Номинальное рабочее напряжение: 208-690В

Номинальное напряжение управления: 100-250Вб 50/60Гц

Номинальный рабочий ток: 30-1250A (при подключении треугольником 2160А)

PSTB

Диапазон токовых нагрузок: 18 – 1050 А (до 1810 А при подключении треугольником)

Напряжение питания: 3-фазное: 208 - 690 В

Устройства серии PSTX и PSTB являются совершенными устройствами плавного пуска производства ABB. Соответствуют всем современным тенденциям рынка электротехнического оборудования, обеспечивают надежную работу электродвигателя в самых сложных условиях эксплуатации. Функция управления крутящим моментом делает данную серию незаменимой в системах водоснабжения, позволяя избежать гидроудара.

Применение:

Для всех типов применения в различных отраслях промышленности

Высоковольтные устройства плавного пуска SSM

Диапазон напряжений: 150 кВт – 22 МВт

Напряжение питания: 2,3 кВ – 15 кВ

Устройства плавного пуска, разработанные для плавного безударного пуска высоковольтных асинхронных и синхронных электродвигателей практически для всех областей применения, где не требуется регулирования скорости вращения. SSM может работать в самых тяжелых условиях эксплуатации.

Каталоги, брошюры, техническая документация ABB

Каталог Низковольтные приводы переменного тока и устройства плавного пуска ABB

Каталог Промышленные приводы ABB ACS800

Каталог Стандартные приводы ACS310 ABB

Каталог Стандартные приводы ACS550 ABB

Каталог Электроприводы ACS355 для механизмов общего назначения ABB

Каталог Электроприводы ACS580 для механизмов общего назначения ABB
