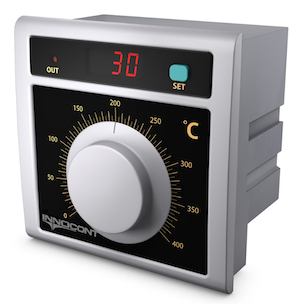

Термоконтроллер INNOCONT TRT-AD-L-230-J

INNOCONT серии TRT-AD-L-230-J – температурный контроллер с ручным заданием уставки и дисплеем

Размер: Ш96xВ96мм

Питание: 220 VAC ± 10%

Работа с термопарами J-типа (спай IC)

Тип регулирования ON/OFF (Вкл/выкл)

Тип выхода – релейный

• Стандартный размер панели 96х96 мм.

• Тип регулирования ON/OFF (Вкл/выкл)

• Работа с термопарами j-типа (спай IC)

Варианты исполнений температурных контроллеров INNOCONT серии TRT-AD-L-230-J

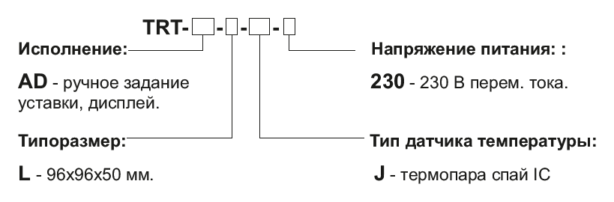

Температурный контроллер с аналоговым управлением и дисплеем INNOCONT серии TRT-AD-L-230-J имеет единый артикул. Структура формирования артикула:

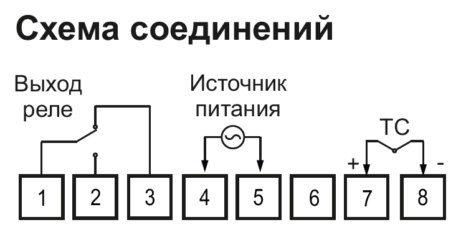

Схема соединений

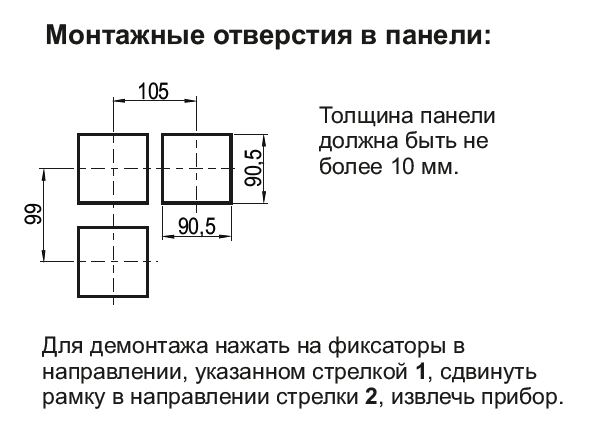

• Температурные контроллеры INNOCONT серии TRT-AD-L-230-J предназначены для установки в панель.

• Во время монтажа все провода, присоединенные к устройству должны быть обесточены. Не допускается воздействие на контроллер температуры, влажности и загрязнения, уровень которых не соответствует значениям, указанным в таблице «Условия окружающей среды».

• Линии питания и линии входного сигнала не должны располагаться близко друг к другу для исключения наводок.

• Персонал, производящий эксплуатацию температурного контроллера INNOCONT серии TRT-AD-L-230-J, должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь соответствующую квалификацию и уровень профессиональной подготовки.

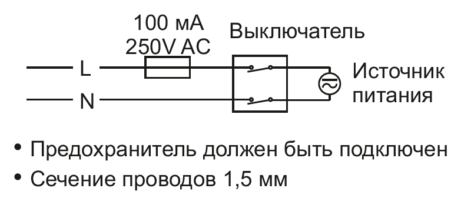

• В соответствии с правилами техники безопасности выключатель питания должен иметь обозначение к принадлежности к соответствующему устройству и быть легко доступным для оператора.

Условия окружающей среды
Температура окруж. среды	0...50 ºC / -25...70 ºC (хранение)
Макс. относительная влажность	80% при темп. ≤ 31°C
Степень защиты	Лицевая панель: IP54; корпус: IP20

Электрические характеристики
Напряжение питания	220 В перем. тока ± 10%, 50-60 Гц
Потребляемая мощность	Макс. 5 ВА
Подключение	Клеммная колодка для подключения проводов с сечением 2,5 мм²
Шкала	0...400 °C
Установка температуры	1 °C
Точность	±4%

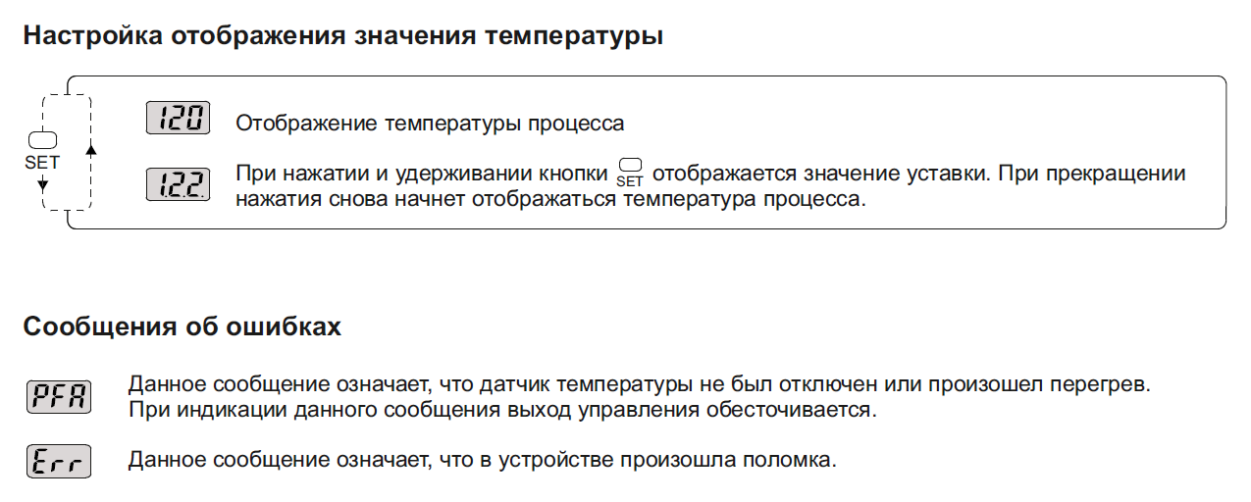

Дисплей	LED красный, 3 цифры, высота 7,6 мм,7 сегментов

Выходные сигналы
Выход реле	NO+NC,250 В перем. тока, 8 А (для резистивной нагрузки)
Ресурс выхода	250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний

Управление
Тип управления	Одна уставка
Тип регулирования	ON/OFF (ВКЛ/ВЫКЛ)
Гистерезис	4 °C

Корпус
Тип корпуса	Подходит для скрытого монтажа на панели в соответствии с DIN 43 700

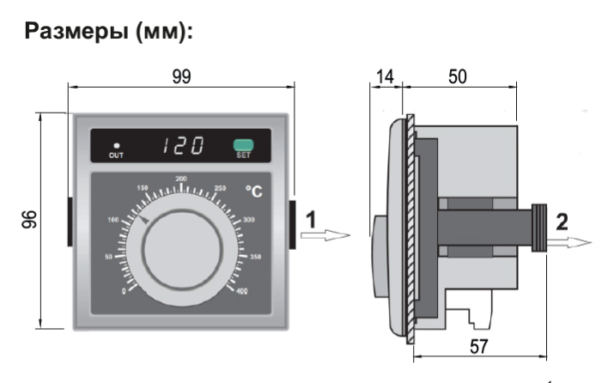

Размеры	96х96х50 мм.
Масса	Прибл. 250 г.
Материал	Негорючий пластик (самозатухающий)
