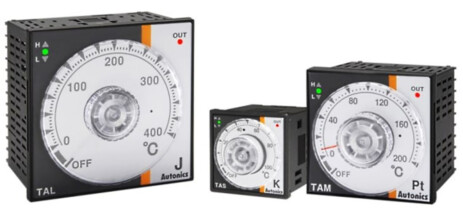

Регуляторы температуры Autonics серии TA
Температурные контроллеры серии TA обеспечивают простое и точное управление температурой с помощью аналоговой круговой шкалы. Эти контроллеры способны автоматически настраивать контур ПИД-управления температурой; они также оснащены внешним переключателем, используемым для включения или выключения контура управления. Светодиодные индикаторы отклонения и выхода управления позволяют просто определять рабочее состояние.
Основные характеристики
• Автоматическая настройка ПИД-регулирования температуры
• ПИД-регулирование и управление ВКЛ/ВЫКЛ: переключается через внешний переключатель
• Индикаторы отклонения (зеленый, красный LED)
• Контрольный выходной индикатор (красный LED)
• Функция контроля останова с помощью аналоговой шкалы
• Функция отображения разъединения датчика
• Встроенный микропроцессор
• ПИД-регулирование и управление ВКЛ/ВЫКЛ: переключается через внешний переключатель
• Индикаторы отклонения (зеленый, красный LED)
• Контрольный выходной индикатор (красный LED)
• Функция контроля останова с помощью аналоговой шкалы
• Функция отображения разъединения датчика
• Встроенный микропроцессор
Температурные контроллеры с круговой шкалой и ПИД-регулятором (серия ТА)
• 8-контактный разъем (PG-08, PS-08) заказывается отдельно.
Технические характеристики температурных контроллеров
Серия | TAS | TAM | TAL | |||||||
Внешний вид |  |  |  | |||||||
Источник питания | 100-240 В~, 50/60 Гц | |||||||||
Допустимый диапазон напряжения | От 90 до 110% от номинального напряжения | |||||||||
Потребляемая мощность | Не более 4 ВА | |||||||||
Размеры | DIN 48 (Ш) х 48 (В) мм | DIN 72 (Ш) * 72 (В) мм | DIN 96 (Ш) * 96 (В) мм | |||||||
Способ индикации | СИД отклонения (фасный, зеленый), СИД состояния выхода (красный) | |||||||||
Способ настройки | При помощи шкапы | |||||||||
Точность настройки | п. ш. ±2 % (при комнатной температуре 23 ±5 °С | |||||||||
Тип входа | Термосопротивление | DPt100Ω (допустимое сопротивление линии не более 5 Ом на провод) | ||||||||
Термопара | К(СА), J(IC) | |||||||||
Регулирование | Дискретное регулирование | Гистерезис: +2 °С (неизмен.) | ||||||||
ПИ Д-регулирование | Время регулирования: релейный выход - 20 с; выход управляющего напряжения ТТР - 2 с | |||||||||
Выход управления | Релейный | 250 В~, 3 А, 1с | ||||||||
ТТР | 12 В= ±2 В, не более 20 мА | |||||||||
Функции | Индикация рассогласования текущего значения, индикация ошибки | |||||||||
Диэлектрическая прочность | 2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | |||||||||
Вибрация | Амплитуда 0,75 мм при частоте 5 -55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||||||
Ресурс реле | Механический | Более 10 000 000 циклов (18 000 циклов/ч) | ||||||||
Электрический | Более 100 000 циклов (900 циклов/ч) | |||||||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | |||||||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импугьса 1 мкс) от имитатора шума | |||||||||
Срок хранения данных в памяти | Прибл. 10 лет (энергонезависимая полупроводниковая память) | |||||||||
Условия окруж. среды | Температура окру. среды | от -10 до 50°С, при хранении: от -20 до 60°С | ||||||||
Относительная влажность | от 35 до 85 %; при хранении: от 35 до 85% | |||||||||
Масса | Приблиз. 65 г | Приблиз. 378 г | Приблиз. 387 г | |||||||
• Вне диапазона комнатных температур: модель с температурой ниже +100 °С - п. ш. ±4 %; модель с температурой выше
+100 ° С - п. ш. ±3 %.
• Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Схемы соединений контроллеров TK4
TAS
TAL
ТАМ
