Трибоэлектрические датчики пыли INNOLEVEL серии FS700E

Сигнализатор пыли предназначен для использования в зоне очищенного воздуха для контроля уровня запыленности на выходе из фильтра. Помимо этого, с его помощью с высокой степенью достоверности обнаруживаются дефекты фильтра, трещины, поломка или его некорректная сборка.

Принцип работы

Принцип действия основан на трибоэлектрическом эффекте: частицы пыли, находящиеся в контролируемом пространстве (трубопроводе, коллекторе), постоянно сталкиваясь друг с другом и со стенками трубы, обретают заряд. Сигнализатор обнаруживает эти частицы за счет переносимого ими электрического заряда. Это происходит, когда частицы пролетают рядом с зондом или же касаются его. Оставшиеся частицы, такие как налет, не оказывают влияния на измерение. Данный прибор нельзя применять для материалов, образующих в результате налипания электропроводящий слой между зондом сигнализатора и внутренней стенкой трубопровода.

Преимущества

• Коррозионная стойкость за счет корпуса из нержавеющей стали
• Высокотемпературное исполнение до +290 °C
• Возможность подключения к ПЛК для версии с аналоговым выходом
• Класс защиты IP67
• Простой монтаж и настройка

Целевое использование

Датчик пыли INNOLEVEL серии FS700E, работа которого основана на трибоэлектрическом эффекте, используется как датчик контроля отказа фильтра из-за его разрыва или неправильной сборки. Датчик имеет три возможных исполнения электронной схемы: с дискретным выходом (релейным или транзисторным) и аналоговым выходом 4...20 мА. Настройка датчика с дискретным выходом осуществляется с помощью потенциометра и переключателей.

Размеры датчиков пыли INNOLEVEL серии FS700E (мм):

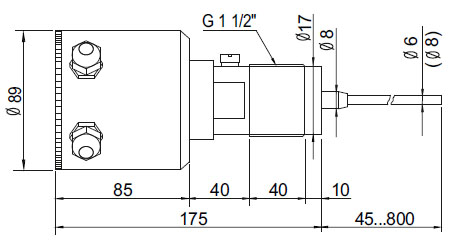

Стандартное исполнение

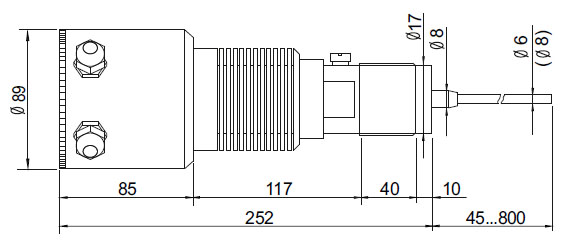

Высокотемпературное исполнение +200 °C и +290 °C

Технические характеристики датчиков пыли INNOLEVEL серии FS700E:

Корпус и крышка: Нержавеющая сталь 1.4305

Класс защиты корпуса: IP 67

Материал измерительного зонда: Нержавеющая сталь 1.4571

Материал изолятора: Полиамид для версии с темп. до +90 °C

Полиэфирэфиркетон (PEEK) для версий до +130 °C и до +200 °C

Tecasint 4011 для версий до +290 °C

Процессное соединение: Резьба G1 1/2“, опционально фланец

Температура хранения: -20 °C...+70 °C

Температура окружающей среды: -20 °C...+70 °C

Температура процесса: -20 °C...+90 °C

(опционально -20 °C...+130 °C, -20 °C...+200 °C или -20 °C...+290 °C )

Макс. давление: 6 Бар

Общий вес прибл. 2,2 кг. (для короткой версии в стандартном исполнении)

Электрические характеристики датчиков пыли INNOLEVEL серии FS700E:

Напряжение питания: 24 В пост. тока (17 В…31 В пост. тока)

Ток потребления макс.: 60 мА

Длительность фильтрования: фиксированная

Выходной сигнал: 1) 1 реле, макс. 48 В перем. тока, 1 А; 2) NPN-транзистор, макс. 31 В пост. тока, 15 мА; 3) 4...20 мА, нагрузка < 500 Ом.

Чувствительность: макс. 0,1 мг/м³

Электросоединение: Кабельный ввод М16х1,5 - 2 шт

Подключение осуществляется кабелем диаметром 4...8 мм, сечение жилы 0,14...2,5 мм
