Специальный ротационный INNOLEVEL серии PS с шаговым двигателем

Датчик-сигнализатор уровня сыпучих материалов INNOLEVEL серии PS

Специальный сигнализатор INNOLEVEL серии PS представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы датчика

Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.

Преимущества датчика серии PS:

• Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами
• Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах
• Опционально корпус из нержавеющей стали 1.4305
• Быстроразъемное электрическое соединение M12
• Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание
• Работа в условиях сверхнизких температур до -50°С

Технические данные датчика уровня INNOLEVEL серии PS

Артикул	Характеристики	Напряжение питания
IL-PS-AACA	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле	115-230 VAC
IL-PS-AACS	Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
IL-PS-ASCA	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
IL-PS-ASCS	Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
IL-PS-EACA	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон	24 VDC
IL-PS-EACS	Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон
IL-PS-EAMA	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон
IL-PS-EAMS	Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон
IL-PS-ESCA	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон
IL-PS-ESCS	Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон
IL-PS-ESMA	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, разъем М12, выход - оптрон
IL-PS-ESMS	Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, разъем M12, выход - оптрон

Опции для ротационного датчика уровня INNOLEVEL серии PS

Артикул	Описание	Внешний вид
ДУ 40 С	Гайка сталь 1 ½"
ДУ 40 СО	Гайка сталь оцинкованная 1 ½"
ДУ 40 S304	Гайка нерж. сталь 304, G 1 ½"

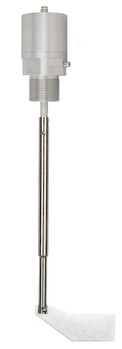

IL-001	Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-002	Жесткое удлинение вала (+50 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-006	Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-007	Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.

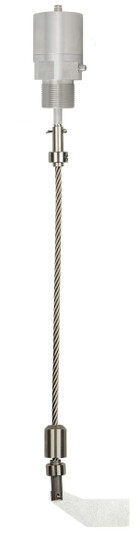

IL-013	Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-011	Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-008	Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-009	Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-010	Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
	Фланец, D=155 мм, нерж. сталь
