Регуляторы температуры Autonics серии TX4

Температурные контроллеры серии TX оснащаются удобным для чтения ЖК-дисплеем, на котором большим шрифтом белого цвета отображается значение измеряемого параметра. 11-сегментные дисплеи, используемые для отображения фактического и заданного значений, позволяют легко читать буквенно-цифровую информацию. Температурные контроллеры отличаются повышенным быстродействием (время измерения 50 мс) и высокой точностью отображения данных ±0,3% Благодаря компактной конструкции (глубина 45 мм) эти контроллеры можно эксплуатировать в условиях ограниченного пространства (модели DIN 48 x 48 мм). Настройку и мониторинг параметров устройств серии TX можно осуществлять с помощью ПК посредством коммуникационных интерфейсов USB или RS485. Эти контроллеры доступны в корпусах различных размеров, что позволяет эксплуатировать их в разных системах и условиях.

Основные характеристики

• Обновлена конструкция символьных экранов всех моделей

• Линейка пополнилась моделями других размеров: Ш 72 x В 72 мм (TX4M), Ш 48 x В 96 мм (TX4H), Ш 96 x H 96 мм (TX4L)
• Высокое быстродействие (скорость измерения 50) мс) и повышенная точность отображения ±0,3%
• Большой ЖК-дисплей с удобным отображением текущего значения (белый шрифт)
• Функция переключения между токовым выходом и выходом с твердотельным реле (ТТР)
• Функции управления на базе выхода с ТТР (SSRP): стандартное управление в ключевом режиме (вкл./выкл.), циклический режим управления, фазовый режим управления
• Доступна модель с коммуникационным выходом: RS485 (Modbus RTU)
• Настройка параметров посредством ПК (интерфейс USB или RS485)
• Программное обеспечение для комплексного управления устройствами (DAQMaster)
• Компактный, эргономичный корпус с глубиной 45 мм
• В сравнении с аналогичными моделями Autonics (48 х 48 мм) глубина данного изделия уменьшена на 30%
• Защитная крышка клеммного блока (продается отдельно): КРЫШКА RSA

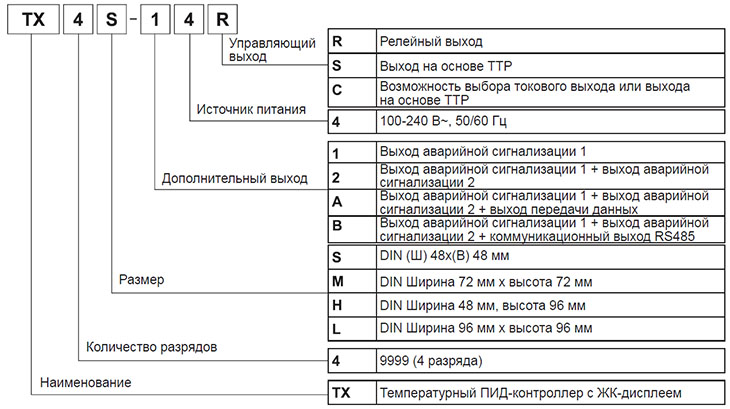

Температурные контроллеры с ПИД-регулированием и ЖК дисплеем (серия TX)

Технические характеристики температурных контроллеров

Серия		TX4S	TX4M	TX4H			TX4L
Внешний вид
Источник питания		100-240 В~, 50/60 Гц
Допустимый диапазон напряжения		От 90 до 110% от номинального напряжения
Потребляемая мощность		Макс. 8 ВА
Тип дисплея		11-сегментный дисплей (факт. значение (PV): белый цвет, заданное значение (SV): зеленый цвет); другая область отображения (желтый цвет) - это ЖК-дисплей
Размер символов	Фактическое значение PV (Ш×В)	7,2×14 мм	10,7×17,3 мм		7,2×15,8 мм	16×26,8 мм
	Заданное значение SV (Ш×В)	3,9×7,6 мм	6,8×11 мм		6,2×13,7 мм	10,7×17,8 мм
Тип входа	РДТ	DPt100 Ом, Cu50 Ом (допустимое сопротивление линии 5 Ом)
	Термопара	K (CA), J (IC), L (IC), T (CC), R (PR), S(PR)
Погрешность отображ	РДТ	• При комнатной температуре: (23℃±5℃): (PV ±0,3% или ± 1℃; выбирается наибольшее значение) ±1 емр • За пределами диапазона комнатной температуры: (PV ±0,5% или ± 2℃; выбирается наибольшее значение) ±1 емр
	Термопара
Выход управления	Реле	250 В~, 3 А; 30 В - , 3 А, 1 НО-контакт
	ТТР	Макс. 12 В , 3 А; 30 В , 3 А, 1 НО-контакт
	Ток	4-20 мА или 0-20 мА (сопротивление нагрузки макс. 500 Ом)
Выход управления	Выход аварийной сигнализации	AL1, AL2: 250 В~, 3 А; 30 В , 3 А, 1 НО-контакт
	Передающий сигнал	4-20 мА (макс. сопротивление нагрузки 500 Ом, погрешность выходного сигнала: ±0,3% от полной шкалы)
	Коммуникац. выход	Коммуникационный выход RS485 (Modbus RTU)
Способ управления		Ключевой режим (ВКЛ./ВЫКЛ.), режимы управления П, ПИ, ПД, ПИД
Гистерезис		От 1 до 1000°C/°F (от 0,1 до 50℃/°F), варьируется
Диапазон пропорционального коэффициента (П)		от 0,1 до 999,90°C/°F
Время интегрирования (И)		от 0 до 9999 с
Время дифференцирования (Д)		от 0 до 9999 с
Время управления (Т)		от 0,5 до 120,0 с
Ручной сброс		от 0,0 до 100,0%
Период выборки (время измерения)		50 мс
Прочность электрической изоляции		3000 В~, 50/60 Гц в течение 1 минуты (между первичной и вторичной цепями)
Виброустойчивость		Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле	Механический ресурс	Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 5000000 циклов
	Электрический ресурс	Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 200000 циклов (резистивная нагрузка 250 В~, 3 А)
Сопротивление изоляции		Не менее 100 MОм (при измерении мегомметром с напряжением 500 В пост. тока)
Помехоустойчивость		Кривая помехи типа «меандр» генерируется имитатором помехи (ширина импульса 1 мкс) ±2 кВ, фаза R и фаза S
Срок хранения данных в памяти		Прибл. 10 лет (энергонезависимая полупроводниковая память)
Условия окруж. среды	Температура окру. среды	от -10 до 50°С, при хранении: от -20 до 60°С
	Относительная влажность	от 35 до 85 %; при хранении: от 35 до 85%
Степень защиты		IP50 (передняя панель, стандарт МЭК)
Тип изоляции		Двойная изоляция (символ: , прочность электрической изоляции между первичной и вторичной цепями: 3 кВ)
Масса		Прибл. 146,1 г (прибл. 86,7 г)	Прибл. 233 г (прибл. 143 г)		Прибл. 214 г (прибл. 133 г)	Прибл. 290 г (прибл. 206 г)

Схемы соединений контроллеров TX4

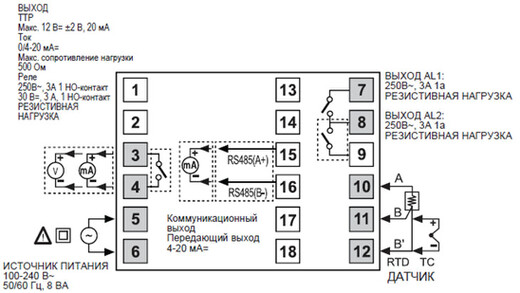

Серия TX4M

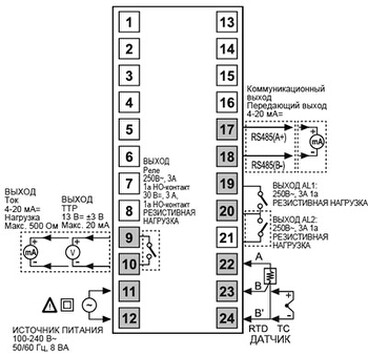

TX4S

TX4H/L
