Baumer CleverLevel LFFS
Продукция > Датчики > Емкостно-частотный сигнализатор уровня Baumer CleverLevel

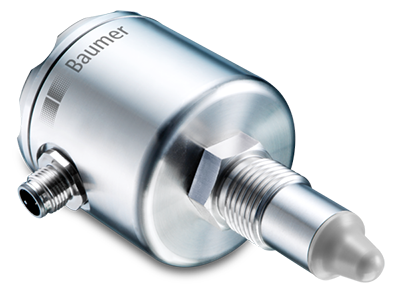

Емкостно-частотные датчики уровня Baumer CleverLevel серии LFFS
Датчики Baumer серии CleverLevel предназначены для контроля уровня практически любых сред, в том числе вязких жидкостей и налипающих сыпучих материалов.
Основные характеристики
• Температура процесса до 200 °C
• Светодиодный индикатор состояния виден из любой точки
• Используется для гигиенических и промышленных применений
• Соответствует требованиям 3-A и управления по контролю качества пищевых продуктов и лекарственных препаратов США (FDA), сертифицировано согласно требованиям Европейской группы гигиенического проектирования (EHEDG)
• Сертификация согласно требованиям Европейского стандарта взрывобезопасности ATEX, стандартов WHG и cULus

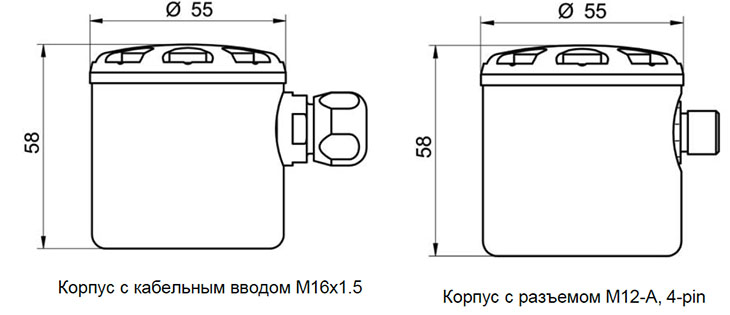

Размеры емкостно-частотных датчиков уровня Baumer CleverLevel серии LFFS(мм):
Технические характеристики емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFH
Эксплуатационные характеристики | |
Принцип измерения | Сигнализатор уровня/ CleverLevel (с разверткой по частоте) |
Гистерезис | ±1 мм |
Характеристики среды | DC > 1,5 |
Время реакции | 0,04 с, стандарт |
Режимы срабатывания | Предустановленное окно/ Самонастраивающийся |
Затухание | 0…10 с, настраиваемое |
Повторяемость | ±1 мм |
Допуски применения | |
Температура процесса | См.радел "Условия эксплуатации" |
Давление процесса | См.радел "Условия эксплуатации" |
Технологическое присоединение | |
Варианты присоединений | См. раздел «Размеры» |
Монтажное положение | Любое (сверху, снизу, сбоку) |
Материал контактной части | Полиэфирэфиркетон (ПЭЭК)/ Natura/ AISI 316L (1.4404) |
Шероховатость поверхности контактной части | Ra ≤0,8 мкм |
Условия окружающей среды | |
Температура окружающей среды | -40…85 °C |
Температура хранения | -40…85 °C |
Класс защиты (EN 60529) | IP 67 |
Влажность | Относительная влажность < 98 %, с конденсацией |
Вибростойкость (синусоидальная) (EN 60068-2-6) | Амплитуда 1,6 мм (2…25 Гц), 4g (25…100 Гц) |
Выходной сигнал | |
Тип сигнала | PNP/ NPN/ Цифровой (Push-pull) |
Логическая схема переключения | Нормально открытая (НО)/ Нормально закрытая (НЗ) |
Падение напряжения | PNP: (+Vs -0,5 В)±0,2 В, сопротивление нагрузки ≥ 10 кОм NPN: (+0,4 В)±0,2 В, сопротивление нагрузки ≥ 10 кОм Цифровой (push-pull):(+Vs -2.5 В)±0.5 В, сопротивление нагрузки = 1 кОм Цифровой (push-pull): (+2.5 В) ± 0.5 В, сопротивление нагрузки = 1 кОм |
Номинальный ток | макс. 50 мА |
Ток утечки | макс. < 100 мкА |
Защита от короткого замыкания | Есть |
Корпус | |
Исполнение | цилиндрический корпус, Ø55 мм |
Размеры | См. раздел «Размеры» |
Материал | AISI 304 (1.4301) |
Электрическое соединение | |
Кабельный ввод | M16x1.5, никелированная латунь M16x1.5, полиамид M16x1.5, нержавеющая сталь |
Разъем | M12-A, 4 pin, никелированная латунь/ M12-A, 4 pin, нерж. сталь |
Электропитание | |
Напряжение питания | 12.5 … 36 В постоянного тока |
Потребляемый ток (без нагрузки) | макс. 35 мA |
Готовность к работе при подключении питания | < 2 с |
Защита от обратной полярности | Есть |
Заводские настройки | |
Полярность выходного сигнала | AUTO |
Логическая схема переключения SW1 | PNP |
Диапазон переключения (диэлектрическая проницаемость, DC) | < 75 %, DC > 2 |
Диапазон гистерезиса | 80.4 % |
Затухание | 0,1 с |
Заводские настройки – самонастраивающийся | |
Логическая схема переключения | Нормально открытая (НО) |
Расширенная настройка | Отключена |
Верхнее устанавливаемое значение | 100 % |
Затухание | 0 мс |
Расстояние срабатывания | 3,0 % |
Значение при пуске | 0,0 % |
Обнаружение установившегося режима | Активно |
Соответствие требованиям и разрешения | |
Электромагнитная совместимость – излучение | EN 61326, установлено с закрытой металлической емкости |
Электромагнитная совместимость – защищенность | EN 61326, установлено с закрытой металлической емкости |
Гигиена | См.раздел «Соответствия требованиям и разрешения» |
Безопасность | Сертифицировано лабораторией UL (США), E365692 Закон о регулировании водного режима – WHG (переполнение, утечка) |
Взрывозащита | ATEX II 1D Ex tD A20 IP67 T100 °C ATEX II 1G Ex ia IIC T5 ATEX II 3G Ex nA IIC T5 |
Допуски для фармацевтики | См.раздел "Соответствие требованиям и разрешения" |
ATEX II 1D Ex tD A20 IP67 T100 °C | |
Диапазон напряжений, Un | 12.5 … 30 В постоянно тока |
Номинальный ток, In | 100 мА |
Класс защиты для кабельной оснастки | IP 67 |
Температурный класс T100 °C | -40 < ТТокр.среды < 85 °C |
ATEX II 1G Ex ia IIC T5 | |
Диапазон напряжений | 24 … 30 В постоянного тока |
Максимальные значения для выбора барьера, Ui | Макс.30 В постоянного тока. |
Максимальные значения для выбора барьера, Ii | 100 мА |
Максимальные значения для выбора барьера, Pi | 750 мВт |
IECEx / ATEX II 1G - Ex ia IIC T4 Ga | |
Внутренняя емкость, Ci | 33 нФ |
Внутренняя индуктивность, Li | 10 мкH |
Рекомендуемый барьер | PROFSI3-B25100-ALG-LS |
Температурный класс, T1…T4 | -40 < ТТокр.среды < 85 °C |
IECEx / ATEX II 3G - Ex nA IIC T4 Gc | |
Диапазон напряжений, Un | 12.5 … 30 В постоянного тока |
Номинальный ток, In | 100 мA |
Класс защиты для кабельной оснастки | IP 67 |
Температурный класс, T1…T4 | -40 < Tокр.среды < 85 °C |

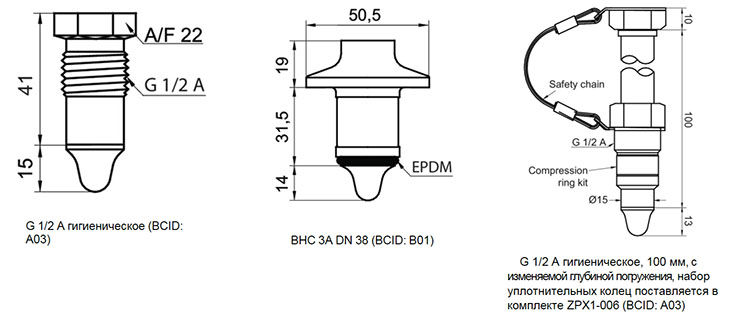

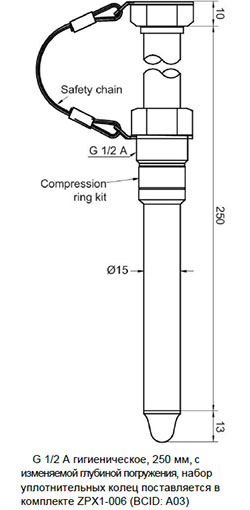

Технологическое присоединение датчиков уровня Baumer CleverLevel серии LFFS

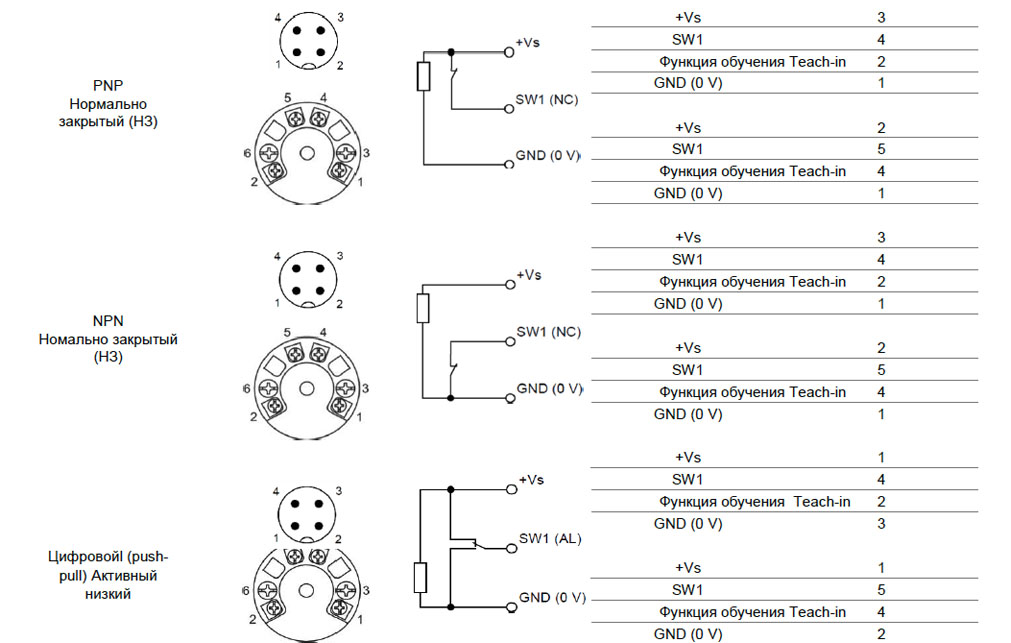

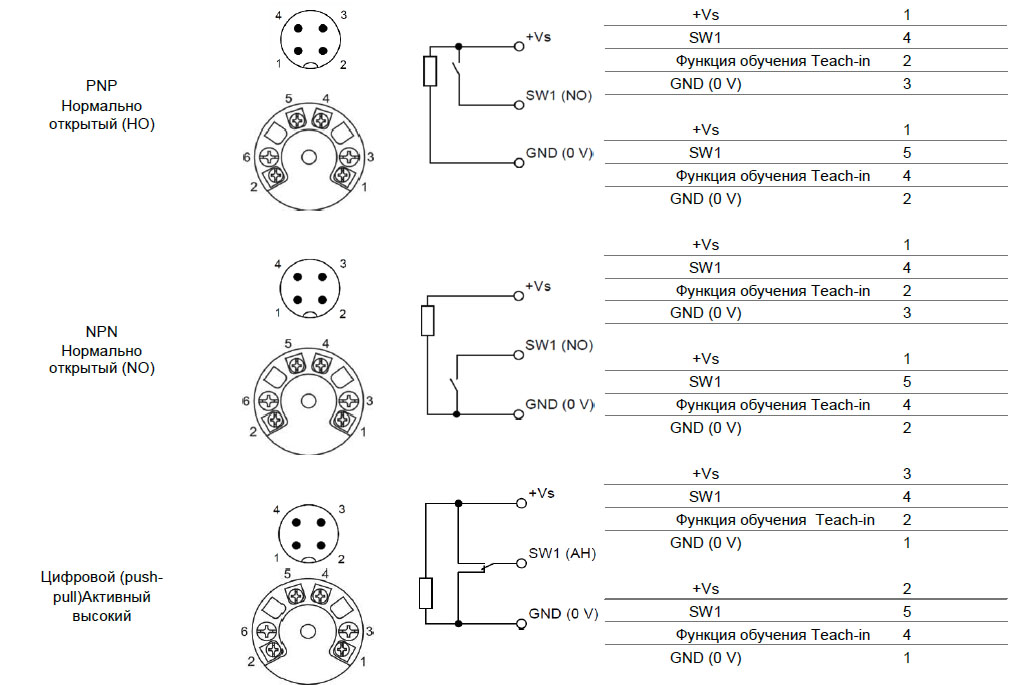

Электрическое соединение датчиков уровня Baumer CleverLevel серии LFFS
Опции датчиков уровня Baumer CleverLevel
